OEM Air Handlers HVAC System AHU Air Treatment Unit

مواصفات المنتج

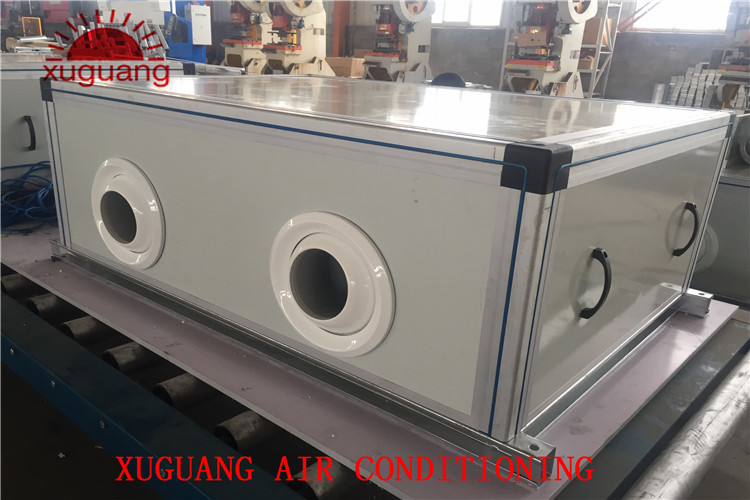

إن وحدة تكييف الهواء في السقف من سلسلة KD (X) عبارة عن وحدة معالجة هواء للرفع في نهاية وحدة تكييف الهواء المركزية ، والتي يمكنها التصفية والتبريد وإزالة الرطوبة والتسخين وإدخال الهواء النقي.

وهي مناسبة لإرسال الهواء المعالج إلى المكان بمسافة معينة عبر أنبوب الهواء.إنها مناسبة بشكل خاص لهندسة تكييف الهواء للمباني التجارية والصناعية الصغيرة.

تركيب الوحدة

يتم تركيب وحدة تكييف الهواء من نوع السقف أفقيًا ، ويجب أن يكون جانب أنبوب الماء المكثف على الجانب المنخفض بنسبة 5٪ ، ولكن ليس على الجانب المرتفع ، وذلك لضمان تصريف سلس لمياه المكثف. يجب حجز مساحة التركيب والصيانة حول الوحدة

يجب أن يتم تزويد تصريف المكثفات المتصل بالوحدة بختم ماء بارتفاع كافٍ

أنبوب توصيل الماء الخاص بالمبرد السطحي يكون من الأسفل إلى الداخل ومن الأعلى إلى الخارج ، ويجب تركيب صمام الكرة الأرضية والمرشح عند مدخل المياه

التوصيل المرن لأنبوب الهواء بالوحدة ، يجب أن يكون أنبوب الماء مع الوحدة أنبوبًا مرنًا ، ويجب ألا تكون قوة الالتواء كبيرة جدًا عند توصيل الأنبوب بالوحدة ، حتى لا تتلف المبادل الحراري ، الأنبوب يجب أن يكون لها منزل منفصل ، يجب ألا تتحمل الوحدة الوزن.

مصدر الطاقة للوحدة هو 380 فولت و 50 هرتز ، فقط عندما يلبي مصدر الطاقة المتطلبات يمكن توصيله بالمحرك.بعد توصيله بمصدر الطاقة ، تحقق مما إذا كان توجيه المروحة صحيحًا.إذا تم عكس مصدر الطاقة ، فقم بإيقاف الجهاز لتغيير تسلسل المرحلة لمصدر الطاقة.

يجب أن يكون محرك المروحة مؤرضًا جيدًا وأن يكون مزودًا بالحمل الزائد والسخونة الزائدة والأشياء المفقودة وغيرها من أجهزة الحماية الموثوقة.

تشغيل الوحدة وصيانتها
يجب أن يكون المبرد ووسط الحرارة للوحدة من الماء النظيف الملين ، ويجب ألا يتجاوز ضغط التشغيل 1.6 ميجا باسكال.

تم تجهيز أنبوب مخرج الوحدة بصمام عادم يجب فتحه قبل العملية الأولى والتحويل البارد والساخن لتصريف الهواء في المبادل الحراري وخط الأنابيب حتى لا يؤثر ذلك على تأثير التبادل الحراري. يجب ألا تقل درجة حرارة الماء البارد الذي توفره الوحدة عن 5 درجات مئوية في الصيف وألا تزيد درجة حرارة الماء الساخن عن 80 درجة مئوية في الشتاء.

ابدأ تشغيل السخان لمدة 5-10 دقائق قبل بدء تشغيل المروحة لمنع كمية كبيرة من الهواء البارد من تكوين سباق جليدي في المبادل الحراري.أغلق صمام الهواء النقي أولاً ، ثم أغلق السخان وأخيراً أغلق المنفاخ عندما تتوقف الآلة.

في فصل الشتاء ، عندما لا تكون الوحدة قيد الاستخدام ، يجب إفراغ المياه المخزنة في الملف وتجفيفها بالهواء المضغوط ، وإذا كانت الوحدة لا تعمل مؤقتًا في الشتاء ، فيجب ضمان دوران الماء الساخن في الأنبوب لمنع الصدأ باستثناء فصل الشتاء ، عندما يتوقف المبادل الحراري في المواسم الأخرى ، يجب ملؤه بالماء لتقليل التآكل.

يجب تنظيف الفلتر بانتظام لضمان تأثير استخدام الوحدة.إذا تم تقليل حجم الهواء ، فهذا يرجع عمومًا إلى تراكم الغبار المفرط في المرشح.

بعد تشغيل الوحدة لمدة شهر واحد ، تحقق مما إذا كانت مشابك الرفع ومسامير المروحة القوية مفكوكة.

بعد عامين من التشغيل ، يجب صيانة الوحدة بالكامل لتنظيف الميزان الموجود في أنبوب التبادل الحراري. نظف زعانف المبادل الحراري بالهواء المضغوط أو الماء ، ويجب ملء المروحة والمحرك وأجزاء التشحيم الأخرى بانتظام بزيت التشحيم.
